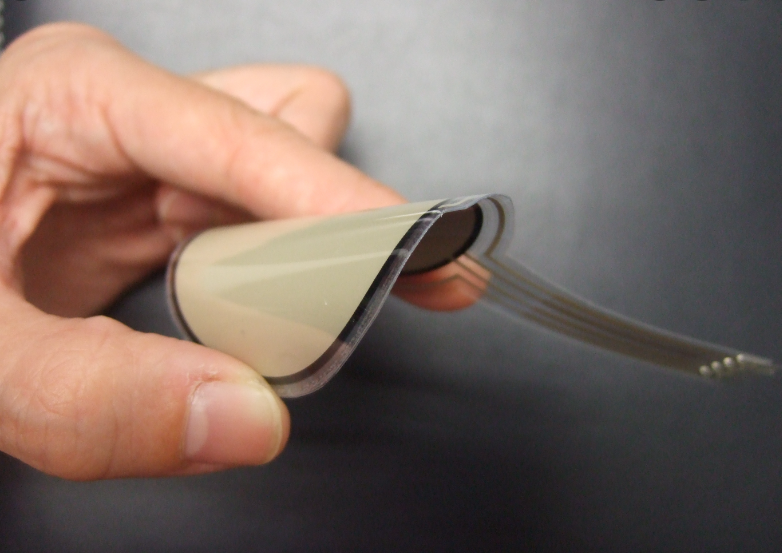

1、极化原理：PVDF薄膜的极化基于其分子链中偶极子（-CF₂-基团）的定向排列。在高温（接近或低于居里温度，PVDF居里温度约115-140℃）和高压电场（100-300 MV/m）作用下，无规取向的偶极子会沿电场方向有序排列，冷却后保留极化状态，从而赋予薄膜压电、介电等功能特性。

2、PVDF薄膜极化方法步骤

1）PVDF膜预处理：清洁PVDF薄膜表面（乙醇擦拭），去除杂质；在电极表面涂覆导电胶或放置铝箔，增强电极与薄膜的接触。

2）电晕高压极化仪测试：将薄膜置于电晕高压极化仪上下电极之间，确保平整无褶皱。

3）设置极化三要素：

极化温度：通常在100-140℃之间，具体温度根据材料性能和极化效果调整。

极化电场：一般在100-300 MV/m之间，具体值根据材料和极化效果调整。

极化时间：通常为15-60分钟，具体时间根据材料和极化效果调整。

一键极化完成：取出薄膜，检测其极化效果。

3、极化后的性能评估：通过PEAI1000压电分析仪测试极化后的PVDF薄膜压电常数（d33）评估其极化效果。

PVDF薄膜的极化是获得其压电、铁电等功能特性的关键步骤。通过热极化、电晕极化、等离子体极化等方法，可以实现偶极子的定向排列，从而赋予薄膜压电性能。极化过程涉及温度、电场、时间等参数的控制，以确保极化效果和材料性能的稳定性。
