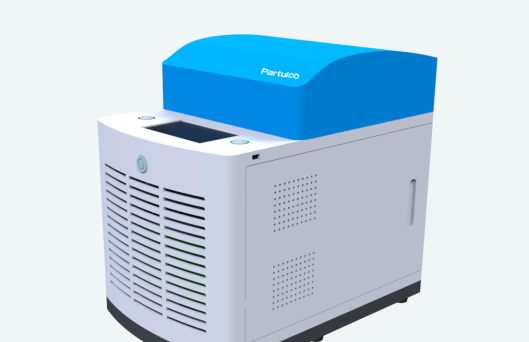

PEMS-600高温压电测量系统

    PEMS-600是建立在Partulab公司九年来备受信任并经过市场考验的HDMS系列产品设计经验的基础上，为压电温谱测量重新定义了测量体系。PEMS-600主要采用准静态测量原理，是一款为高温条件下测量压电材料的d33压电常数研发的专用测量系统，可以分析被测样品d33压电常数随温度、时间变化的曲线，后期还可以在变化震荡频率和变化力的情况下分析被测样品d33压电常数随温度、时间变化的曲线。可广泛用于铁电、压电材料（压电陶瓷、高分子）以及相关器件性能的评估与测试。

功能特点

01

    集成一体化设计

电动升降平台。测量夹具、触摸屏操作，操作简单，使用方便

■ 集成化设计，测量夹具触摸屏操作，操作便捷；

■ 可实现高温条件测量样品的压电性能；

■ 对试样大小及形状无特殊要求：圆片、圆环、圆管、方块、

    长条、柱形等均可测量。

■ 独特的夹具设计，保证测量样品的d33是在0.25N力的驱动下得到的；

02

   测量软件

软件分析被测样品d33常数温度、频率、时间变化的曲线

■ 数据自动转换成EXCEL格式或BMP图片格式；

■ 采用PID精确控温，控温精度±1℃，1-10℃/min；

■ 可实现高温条件测量样品的压电性能；

■ 对试样大小及形状无特殊要求：圆片、圆环、圆管、方块、

    长条、柱形等均可测量。

■ 独特的夹具设计，保证测量样品的d33是在0.25N力的驱动下得到的；

正压电效应

正压电效应是材料受到机械压力压力或拉力时具有生成电荷的能力。产生的电极方向取决于材料与相应的压力方向。

    PEMS-600高温压电测量系统提供设计方案d33测量控制部分主要依据准静态、正压电测量原理进行开发，力是由电磁线圈来控制，电磁线圈震荡频率为110Hz，幅度1V的信号交流信号驱动，通过控制交流信号的频率和幅度，使电磁线圈产生110Hz 0.25N的驱动力，依据力的作用力和反作用力，对样品进行测量。力和测量频率可以通过标准器件进行标定校准，保证测量样品的d33是在0.25力的驱动下得到的。

技术规格

温度范围：RT-650℃

控温精度：±1℃

升温斜率：1-10℃/min

静态力：0.1~0.5（校准力：0.25N）

纵向压电系数d33测试范围：

高范围：10 to 4000pC/N，精度±2%±1pC/N，负载1.0uF；

低范围：1 to 100pC/N，精度±1pC/N，负载1.0uF；

测量频率：30Hz~300Hz

步进：1Hz

精度：±0.1Hz（校准频率：110Hz）
