历经5年研发

佰力博重新定义压电分析仪(准静态d33测量仪)

交流谐振法
静态法
动态法(准静态法)

交流谐振法是利用扫频方法测量压电材料的压电常数,采用交流电信号激励压电材料,通过分析压电材料的阻抗特性,得到其串联和并联谐振频率fs和fp ,再计算其它的特征参数 。

压电常数精度高,无需复杂的夹具,测试简单,可作为工厂内部压电陶瓷筛选。

交流谐振法
静态法

静态法就是单次给样品施加一个压力,压电陶瓷就会产生相应的电荷,通过测量电荷Q和力F,通过d33=Q/F公式计算出测量样品的d33

静态法可以直观地反应压电片受力与其产生电荷之间的线性关系,而且便于操作和测试,测量过程无损,不会改变元件使用性能

动态法(准静态法)

准静态法测量方法其实和动态力法原理上基本相同,都是就是不停的给样品施加一个正弦动态压力,压电陶瓷就会产生相应的电荷,通过取样电容的充放电来收集电荷。参考材料法和动态力法只是测量电路的方法不同,参考材料法无法直接朔源,动态力法可以直接朔源,是通过测量电荷Q和力F,通过d33=Q/F公式计算出测量样品的d33。

动态力法是可以直接进行标准朔源,测量精度高,可以判断试样的极性。对被测试样形状和尺寸的要求放得很宽,适用性很强

频率范围:20Hz~10MHz

测量精度:0.05%(依据仪表而定)

介电常数、介电损耗、等效电路、d33/d31/d15、KpQm

交流谐振法

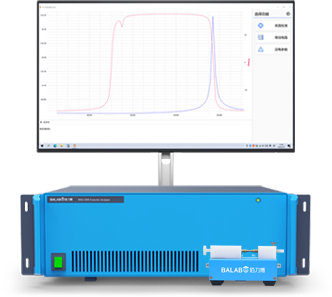

PCA1000

压电陶瓷综合参数分析仪

交流谐振法/介电常数/介电损耗/d33/d31/d15
了解详情
压电分析测量仪
介电常数/频率常数/声速/柔顺常数/压电常数/机电耦合系数/d33/d31
d33高精度压电分析仪/准静态法/
动态法

d33范围:0~2000pC/N

频率范围:110Hz

动态测试力:0.05~0.5N

静态加持力:1~10N

PEAI1000

高精度压电分析仪

了解详情

温度范围:RT~600℃/800℃

控温精度:±0.5℃

d33范围:0~2000pC/N

测试信号:110Hz/0.25N

PMS1000

高温压电分析仪

了解详情
动态法/d33测量/压电分析仪
动态法
控温精度达±0.5℃,炉膛垂直口朝下,炉膛运动夹具固定不动,内置金属屏蔽罩设计,避免交流干扰,提高测量精度。
自动校准动态力0.25N,测量数据不掉点,温度不滞后,快速分析介电材料的介电频谱和阻抗频谱。
精准可靠
控温精准,测量数据不波动
集成化设计
精准可靠是我们对您的承诺
模块化设计,软件架构好,升级维护更方便快捷,具有实时数据保存,测量数据永不丢失。
测量数据不跳点
抗干扰能力强,可实现变频变力精确测量,满足不同应用场景的需求。
压电测量专业软件
内置常用关键测量参数,五步操作,轻松获得最佳测量结果。
精确测量
6大核心尖刀优势,就是您选择佰力博的原因
动态力测量压电常数d33,数据更加精准可靠,操作更简单方便。

秉持精准、简单、稳定最佳的专一理念,成为行业引领者
